Arte mural en madera quemada

Anuncios

Materiales

  • Chatarra de madera
  • Panel de madera x2
  • Clavos
  • Tornillos
  • Soporte de cerradura
  • Soldadura
  • Aceite para madera
  • Pegamento para madera

Electrónica

Anuncios
  • Tarjeta WIFI NodeMCU V2
  • WS2812B Ledstrip 60Led/m 2M
  • Fuente de alimentación 5V 8A
  • Convertidor de nivel lógico
  • Condensador 1000uF
  • Conector de alimentación DC
  • Cable de alimentación
  • Placa Perfboard

Herramientas

Tambien te recomiendo leer:  Emprende con la resina epoxica y la madera creando mesas de rio .   5/5 ⭐⭐⭐⭐⭐

  • Soldador
  • Taladro inalámbrico
  • Soplete
  • Pistola de cola caliente
  • Martillo
  • Cepillo

Paso 1: Colocar la madera

Place the Wood

Coloca la madera como más te guste. Yo elegí dos paneles más anchos para poder colocar una tira de luces entre ellos.

Después de colocar la madera, numeré todas las piezas para saber cómo colocarlas correctamente después de moverlas.

Paso 2: Pegar la madera

Después de colocar las piezas de madera puedes empezar a unirlas con cola para madera. Cuando haya terminado con el encolado esperar al menos 24 horas hasta el siguiente paso.

Paso 3: Añadir el montaje

Add the Mounting

Para añadir el montaje de los paneles necesitas poner un panel de madera que sea un poco más pequeño que el tamaño mínimo del panel frontal en la parte trasera. También asegúrate de que el panel es lo suficientemente grueso para que haya espacio para poner la placa de circuitos y las tiras de ledes entre ellos (1,5 – 2cm).

Para fijar el panel de montaje he utilizado clavos lo suficientemente cortos como para no atravesar el panel frontal. También atornillé dos grandes abrazaderas metálicas en las esquinas del panel de montaje para que fuera más fácil colgar los paneles.

Paso 4: Quemar los paneles

Burn the Panels

Cuando termines de hacer tus paneles puedes empezar a quemarlos. Yo opté por quemarlo sólo hasta la mitad. Utilicé un soplete y lo quemé hasta que la parte delantera se volvió negra y los bordes adquirieron un poco de textura de carbón. Por supuesto, puedes quemarlo hasta que te guste la textura y el color.

Paso 5: Aceitar el panel

Oil the Panel

Después de quemar los paneles, mezclé aceite con un poco de pintura al óleo marrón (por supuesto, se puede utilizar aceite normal para madera). A continuación les di una capa de aceite con un pincel para oscurecer un poco la madera. Pero antes de aceitarlos borré los números con una goma de borrar.

Paso 6: Cargar el código

Upload the Code

Conecte su NodeMCU en su pc e instale el paquete de la placa ESP8266 una gran instrucción se puede encontrar aquí. Después de seguir las instrucciones abra el código de arduino adjunto y cambie el ssid y la contraseña a los de su router (Debe utilizar una red inalámbrica de 2,4 GHz). Finalmente puedes subir el código de arduino.

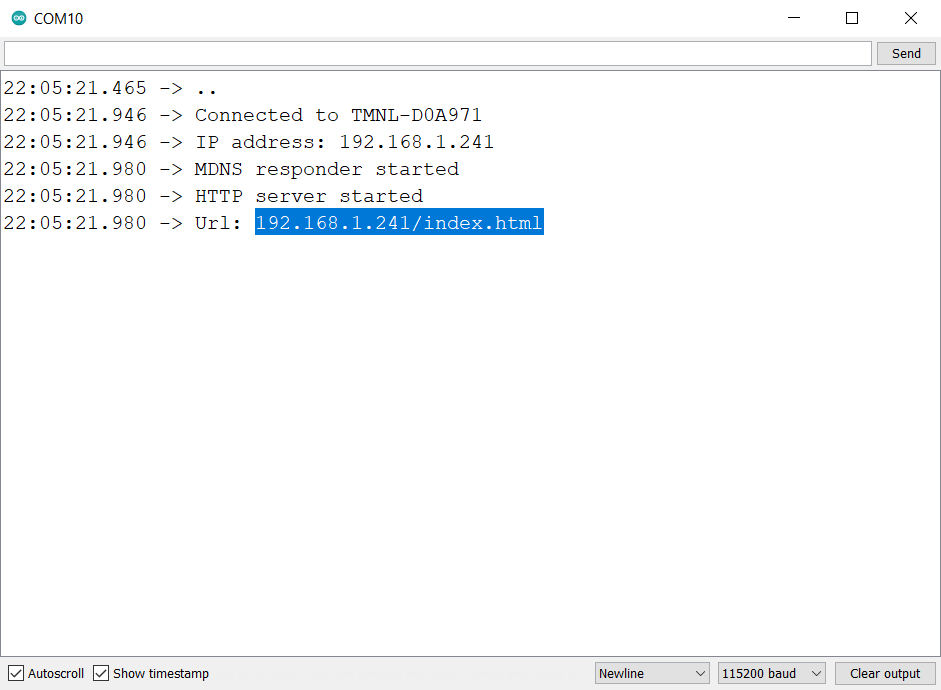

Una vez que hayas subido el código al NodeMCU necesitas abrir el Puerto Serial. El Puerto Serial imprimirá la url con la que necesitas controlar el ledstrip.

download {{ file.name }}Wifi_Ledstrip_Controller_V3.ino

Paso 7: Soldar el circuito impreso

Solder the Circuitboard

Suelda el circuito como se muestra en la imagen superior. Asegúrate de que el grosor de la placa no es mayor que el del panel de montaje.

Para alimentar el NodeMCU v2 y las ledstrips necesitas usar una fuente de alimentación externa. Como las tiras de led requieren 60mA/led y tenemos 120 leds, puedes calcular el tamaño de la fuente de alimentación externa.
120 * 60 / 1000 = 7,2A por lo que usaré una fuente de 5v 8A.

Paso 8: Colocar las tiras luminosas

Attach the Ledstrips

Para facilitar el montaje de los paneles dividí la tira de luces en dos partes con un cabezal. También me aseguré de que hubiera una conexión entre los dos paneles para poder pasar el cable por detrás y que no se viera.

Paso 9: Montar el panel

Para montar los paneles es necesario atornillar algunos tornillos en la pared donde están los agujeros de los soportes de ojo de cerradura. Al atornillar los tornillos asegúrese de que sobresalen un poco para que los soportes de ojo de cerradura tienen un lugar para montar a.

Paso 10: Controlar las Ledstrips + Final

Control the Ledstrips + Final

Para controlar las ledstrips tienes que introducir la url que obtuviste en el paso 6 en el navegador que quieras. La web tiene 5 efectos entre los que puedes elegir.

Estático
Respirando
Fuego
Ciclo Arco Iris
Fundido Arco Iris
Para seleccionar el efecto simplemente haga clic en el botón y seleccione los ajustes a continuación, haga clic en cargar y el ledstrip cambiará al efecto elegido. Nota: la entrada de números tiene un máximo de 255.

¡¡¡¡Y ya está!!!!
