Paso 1: Planificación

Empecé con un boceto en papel, tomando medidas de mi sierra de marquetería sobre la marcha.

Necesitaba calcular la huella de mi sierra de marquetería. A continuación, medí la distancia de recorrido del actuador. Y por último, me hice una idea aproximada de lo que era cómodo para mí sentado en una silla estándar. Luego pasé a Google sketch up para construir un modelo más preciso de lo que estaba haciendo.

Puede descargar el modelo Sketch up haciendo clic aquí.

Segundo paso:

Una parada rápida en una tienda de hogar dio un par de 2X10X8. Hice los planes con 2X4s en mente pero usted consigue el material de la mejor calidad cuando usted consigue los 2X10s y los rasga en 2X4s usted mismo. Yo ya tenia algunos palos viejos para lavar ventanas a la mano. Tienen un grosor de 1-1/8″ y funcionan perfectamente.

paso 3:

En primer lugar, corté el material de forma transversal para facilitar el manejo en mi estrecho taller. A continuación, eliminé los bordes romos arrancando 1/8″ de material de un solo lado. Hice todos los cortes a la vez para obtener resultados más precisos. Luego corté las tablas a 3-1/2″ de ancho. Por último, las corté a la medida final.

Paso 4: Piernas de tijera

Las patas de las tijeras consisten en 4 trozos de 2X4 con tres agujeros en cada uno a igual distancia. Parece fácil, pero tuve problemas. No hay margen de error. Si tus agujeros no se alinean perfectamente, vas a tener problemas también. Las tablas DEBEN tener la misma anchura y longitud. Un taladro de columna es muy útil. Yo taladré la primera pata de tijera, los tres agujeros, luego la sujeté a la siguiente tabla y taladré los agujeros usando la primera como “llave” para cada tabla posterior. Cuando esté hecho, comprueba lo bien que lo has hecho insertando una espiga a través de las 4 tablas en cada agujero. Es realmente el momento de la verdad. No querrás golpearlo con nada. Recuerda que puedes lijar las clavijas si es necesario y utilizar cera en pasta para liberarlo. Recuerde que puede lijar las clavijas si es necesario y utilizar cera en pasta para liberarlas.

Lo siento por la falta de fotos en este paso. Soy una persona que trabaja sola y este fue un paso dificil para mi sola.

Paso 5:

Los marcos no son más que 4 tablas de canto, pegadas y atornilladas formando una caja. En los lados más largos de la caja necesito un único orificio en un extremo y una ranura por la que se deslizará la espiga corredera, en el otro extremo. Utiliza una fresadora, una sierra de calar o una taladradora. Yo pegué los laterales con la ranura ya hecha y taladré el agujero para el pasador fijo.

NOTA: Construí los marcos dos veces. Le presté mi sierra de calar a un vecino y me la devolvió rota. Terminé arruinando el primer juego de marcos cuando intenté limpiar la ranura con un cincel debido al mal corte de la sierra de calar. En fin, pasando a otra cosa.

Paso 6: Hacer algunas arandelas de madera / espaciadores

Hice diez arandelas con una sierra de corona y un tablero duro MDF de 1/8″. Una sierra de corona de 2″ para hacer la arandela grande y una de 1-1/8″ para el agujero central. Estas arandelas fueron dondequiera que haya fricción entre dos tableros.
Tambien encontre algunas escarpas apropiadas de 2X4 que pude hacer en un cuadrado perfecto. Entonces taladré un agujero de 1-1/8″ a través del bloque después de marcar los centros. A continuación, coloqué estos pequeños bloques en mi torno con un mandril de cuatro mordazas y redondeé los lados exteriores. No me moleste en lijar, mis cortes eran lo suficientemente bonitos 🙂

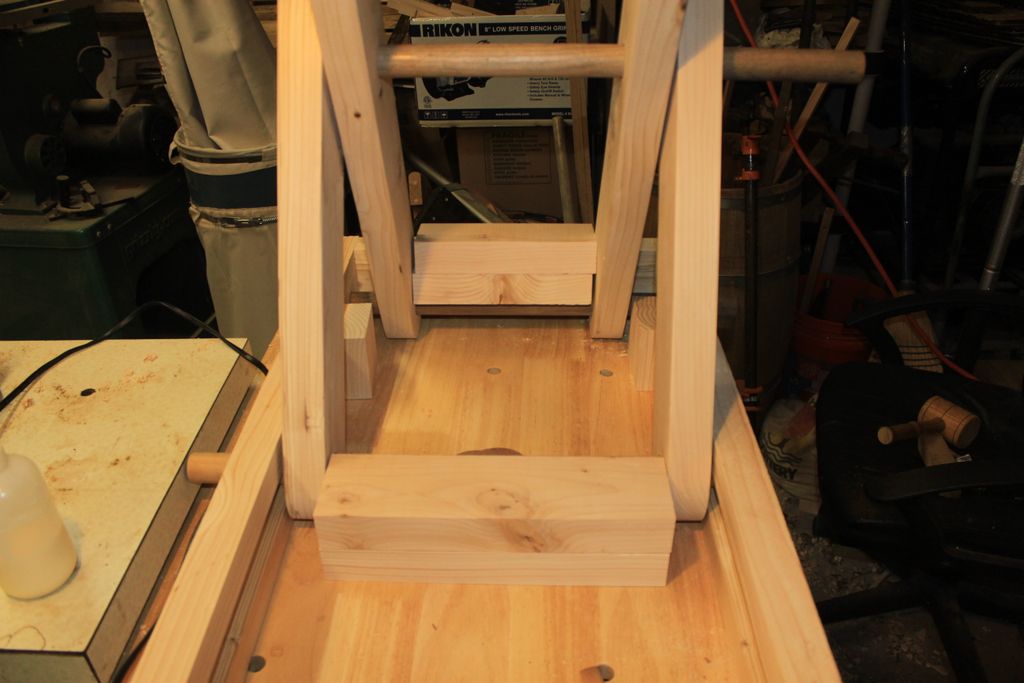

Paso 7: Añadir unos soportes de tijera

Pegué y atornillé algunos soportes para cada juego de patas de tijera. Se trata simplemente de un 2X4 entre cada pata opuesta sujetado y atornillado firmemente. Asegúrate de tener las espigas y los bloques espaciadores redondos en su lugar y alineados antes de sujetar y pegar la pieza. Usted no quiere ningún error.
Esto no fue nada especial. Simplemente alinee todos los soportes de las tijeras con el marco inferior y coloque los tacos y las arandelas en su sitio.

Paso 8:

Tuve que quitar los antiguos soportes del armazón de la silla. Utilicé una sierra reciprocante y cerca de 8 hojas para cortar estas piezas correctamente. Luego usé una amoladora para afilar todos los bordes afilados en las dos piezas, perforé un agujero en uno que lo necesitaba. Luego las limpie.

A continuación coloqué el brazo del actuador y el motor en su lugar y lo enchufé para probar la distancia de recorrido. Tuve que colocar los soportes en algún lugar del bastidor inferior que no atascara nada. Despues de montar estrategicamente los dos soportes instale el actuador y lo conecte todo para probarlo.

El movimiento fue suave y nada se atascó o agarrotó en cualquier lugar. Todavía tengo que montar la fuente de alimentación. Pero antes de que pueda hacer eso, tengo que encontrar el cable de extensión. Está aquí en alguna parte, sólo tengo que encontrarlo.

Paso 9:

I found some scrap 3/4″ plywood for the top and cut it to fit. Then, I removed all the dowels and sanded all the pieces with 220 grit. This was time consuming but it does make everything look better. With everything sanded smooth, I rubbed on a thick coat of paste wax. The past wax will help with any paint or glue that could drip on it as well as help with any moisture issues.

I’m a big guy and am able to sit on it. It does “pop, crackle and squeak” when raising and lowering with me on it. but it holds me fine. 🙂
