Banco de trabajo pequeño, portátil y práctico

Anuncios

Herramientas

Taladro
Sierra de calar
Hoja de sierra de calar para cortes rectos
Fresadora
Aspirador
Sierra circular (opcional)
Guía recta
Escuadra de velocidad
Abrazaderas
Cinta métrica

Materiales

18 metros de tablas de madera de 28×70 mm (ferretería local)
18 mm de espesor 85×56 cm (tamaño final) de plancha de contrachapado (ferretería local)
Hoja de contrachapado de 18 mm de grosor 70×46 cm (tamaño final) (ferretería local)
Toma de corriente (ferretería local)
Caja de componentes electrónicos de bricolaje
Ruedas de bloqueo
ON / OFF caja de botón / interruptor de encendido (funciona sin relé adicional)
Rodamientos 607ZZ 7x19x6
Tornillos 2x M6x70 para la guía ajustable de la cuchilla (ferretería local)
Tornillos 8x M6x50 para la sujeción de la sierra de calar y para otras piezas de la guía de la hoja (ferretería local)
Arandelas M6 (ferretería local)
Pomos de sujeción 32mm M6

Tuercas de mariposa M6
Tuerca roscada M6
Tornillos para madera 24x 6x70mm para el marco (ferretería local)
Tornillos para madera 14x 5x60mm para el contrachapado superior e inferior (ferretería local)
Tornillos para madera 2x 5x50mm para el tablero de extensión (ferretería local)
Tornillos para madera 16x 5x30mm para las ruedas (ferretería local)
Tornillos para madera 2x 4x20mm para la caja de botones (ferretería local)
Codo de desagüe (ferretería local)
Pegamento para madera
Papel de lija
Barniz de poliuretano duro
Tablero de espuma de poliestireno (ferretería local) (opcional)
Cámara de aire vieja de bicicleta (opcional)

Paso 1: Vista previa

Paso 2: Cortar tablas de madera

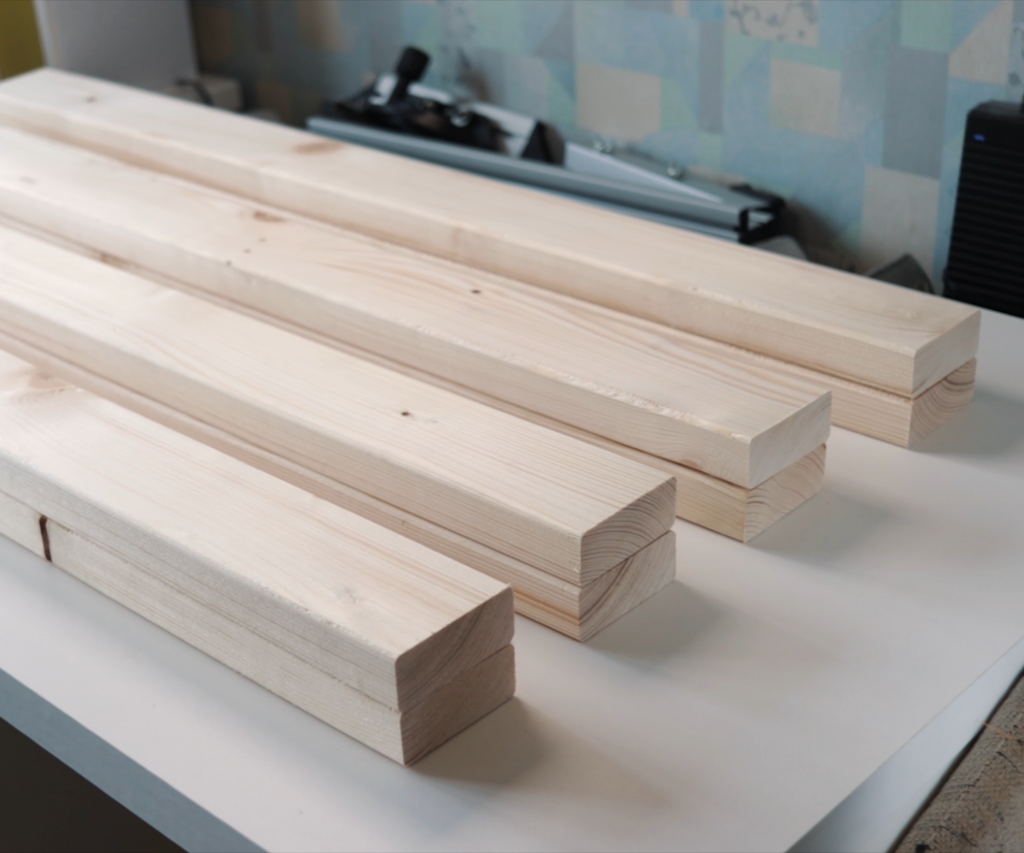

Compré 18 metros de tablas de madera de 28×70 mm. En la ferretería, hice cortes en bruto y luego en mi garaje, hice cortes limpios y precisos.

Anuncios

Hice casi todos los cortes con una sierra circular para ahorrar tiempo. Pero esta construcción se puede hacer completamente con una sierra de calar. Solo necesitas usar una hoja que no se doble tanto y que este diseñada para obtener cortes rectos.

Tambien te recomiendo leer: Emprende con la resina epoxica y la madera creando mesas de rio . 5/5 ⭐⭐⭐⭐⭐

Recomendado para ti :

Paso 3: Pegado de las patas

Hice una pata de banco de trabajo con dos tablas encoladas de 84 cm. Esto hará que la pierna súper fuerte y más recto, como tablas de madera suelen ser ligeramente curvada.

Paso 4: Montaje del marco delantero

He escuadrado todas las esquinas, he taladrado agujeros piloto, los he avellanado, he roscado ligeramente los tornillos para que sobresalgan un poco, he añadido cola para madera y he apretado los tornillos. Al roscar los tornillos solo un poco, luego es muy facil colocar la tabla en el mismo sitio exacto.

Hice que la parte superior de madera quedara hacia dentro. Esto dará más espacio de sujeción alrededor de la parte delantera del banco de trabajo.

Paso 5: Montaje del bastidor trasero

Usando el mismo método que antes, terminé el marco trasero del banco de trabajo.

Paso 6: Todo en su sitio

Coloqué todas las piezas del banco de trabajo donde se suponía que debían estar y añadí algunos pesos para mantenerlas en su sitio. Primero monté un lado y luego el otro.

Como antes, escuadré todas las esquinas, taladré agujeros piloto, los avellané, añadí cola para madera y apreté los tornillos.

Paso 7: Acabado del marco

Puse pesos alrededor del marco para evitar que la madera se deformara mientras se secaba el pegamento.

Luego terminé el marco, pegando y atornillando la tabla de madera superior central.

Paso 8: Cortar la parte superior e inferior del banco de trabajo

Corté las partes superior e inferior del banco de trabajo en contrachapado de 18 mm y luego marqué dónde se colocaría el armazón.

Paso 9: Fabricación de la bancada

Ahora puedo taladrar los agujeros que sujetarán el tablero al marco exactamente donde quiero. Asegúrate de colocar una tabla de madera de sacrificio debajo del contrachapado para evitar que se astille.

A continuación, taladré un agujero para la hoja de la sierra de calar.

Paso 10: Colocación del rompecabezas

He cuadrado la placa base de la sierra de calar a la parte delantera del banco de trabajo y le he hecho una ranura. Jigsaw debe deslizarse en el lugar agradable y suave.

Paso 11: Tornillos de sujeción de la sierra de calar

He taladrado y avellanado 4 agujeros para los tornillos, que sujetarán la sierra de calar.

Paso 12: Sujeción de la sierra de calar

Para mantener la sierra de calar firmemente en su lugar, corté piezas pequeñas, que deben estar en un ángulo. Para conseguirlo, he fresado ligeramente alrededor de los tornillos, para que las tuercas se asienten a medio camino en el contrachapado. Puede utilizar tuercas de mariposa o perillas en forma de estrella para apretar la sierra de calar.

Paso 13: Recogida de polvo

Con el mismo contrachapado de 18 mm, hice el sistema de recogida de polvo. Taladré un agujero de 44 mm en el cuadrado de contrachapado, que el codo de drenaje (alcantarillado) encajaría perfectamente, ya que tiene un diámetro interior como el conector universal de mi aspiradora.

Paso 14: Encolado del sistema de recogida de polvo

Pegué que el codo de desagüe quedara lo más cerca posible de la hoja de la sierra de calar. Apoyé el marco del codo de drenaje pegando pequeños triángulos.

Paso 15: Guía de la cuchilla

Para que la guía de la cuchilla fuera desmontable, taladré agujeros en la parte inferior de 10 cm. Usando tuercas E, hice que los tornillos sobresalieran de esa parte. Luego taladré agujeros en el banco de trabajo, coloqué y aseguré esa parte con tuercas de mariposa.

Luego pegué otras dos piezas de 10 cm en la parte superior. Taladré agujeros en la pieza de 3 cm y la pegué a la pieza de 28 cm.

Paso 16: Guía de la cuchilla ajustable

Marqué donde irán los rodamientos, taladré agujeros y monté para comprobar que todo está bien.

Paso 17: Guía de la cuchilla ajustable

Hice ranuras en la pieza para que, utilizando 2 tornillos, pudiera controlar la altura de la guía para las cuchillas más pequeñas.

Finalmente, pegué la pieza de 28 cm a los tres bloques apilados.

Paso 18: Parte inferior del banco de trabajo

Coloqué el armazón del banco de trabajo sobre la plancha de contrachapado, marqué dónde está el armazón y lo corté en consecuencia.

Paso 19. Acabado de la parte inferior del banco de trabajo Acabado de la parte inferior del banco de trabajo

Luego coloqué el marco del banco de trabajo en la parte de contrachapado previamente cortada, coloqué las piezas de lado, taladré agujeros piloto, los avellané y taladré 5 tornillos.

Paso 20: Ruedas

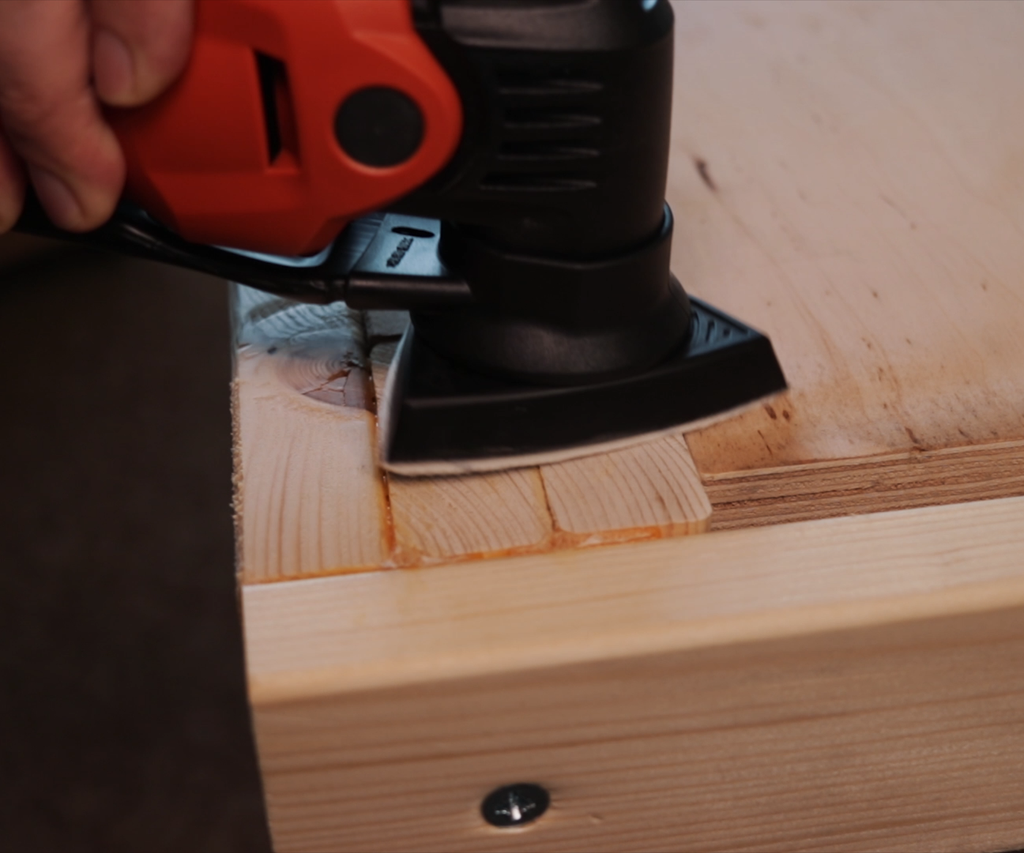

Lijé las patas inferiores, taladré agujeros guía y atornillé las ruedas. Utilicé las cuatro ruedas giratorias y de bloqueo.

Paso 21: Hacer el control de potencia de la sierra de calar

Corté un tablero de extensión para la caja de botones de la sierra de calar / caja de control de potencia. A continuación, perforado agujero para los cables de la caja y atornillado todo en su lugar.

Paso 22: No escatime en la caja de botones

Como compré una caja de botones barata, no tenía interruptores magnéticos. Eso significa que tengo que pulsar y mantener pulsado el botón para que funcione la sierra de calar. Así que improvisé usando un relé para hacer que los botones funcionaran como debían. No voy a entrar en detalles, porque lo mejor es comprar una caja de botones adecuada y evitar este trabajo extra 🙂

Coloqué el relé en la caja de componentes electrónicos DIY donde también coloqué la toma de corriente.

Paso 23: Cómo debería funcionar

Conecto la sierra de calar a la toma de corriente integrada.

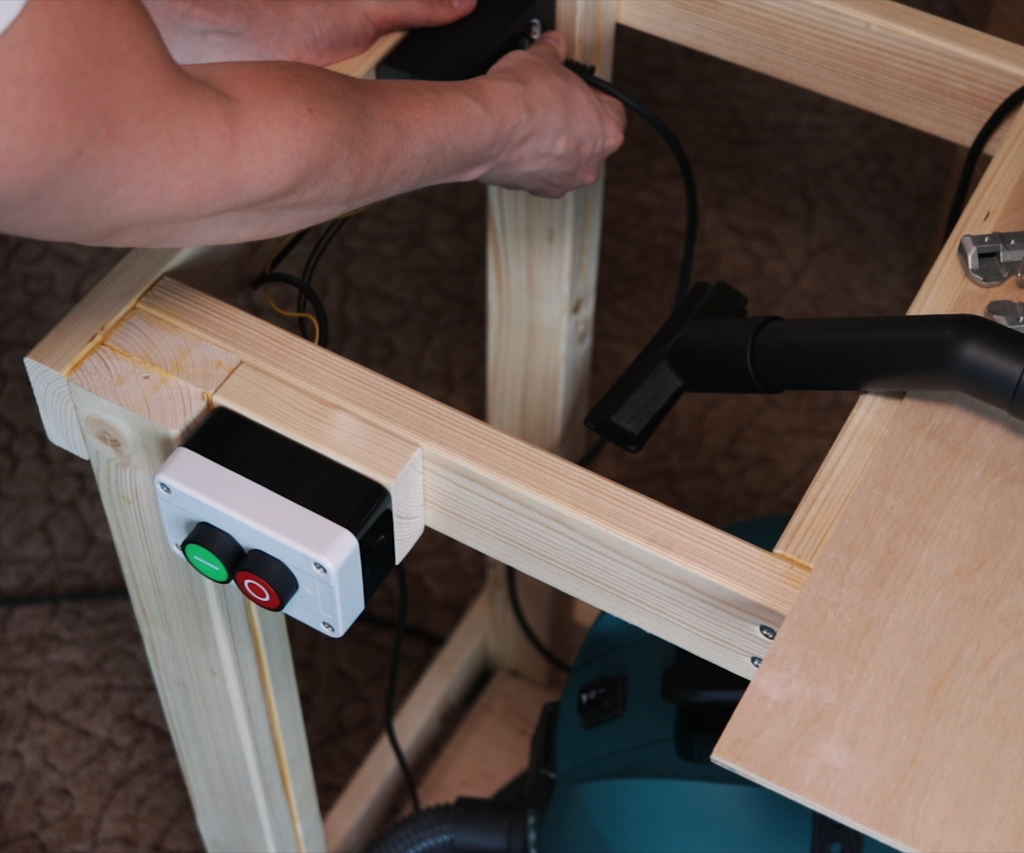

A continuación, conecto el cable de alimentación (de la caja de botones) al aspirador (el aspirador debe tener la función de encenderse cuando se enciende una herramienta).
Pulso el botón ON, la sierra de calar y el aspirador se encienden.

Puede parecer complicado, pero no lo es y hace que el uso de la sierra de calar sea mucho más cómodo.
