Suministros

• Dewalt DCV517 ( Desnudo )
• KIT Dewalt DCV517
• Separador ciclónico de polvo
• Abrazaderas de palanca
• Ruedas 4x [2″]
• Acoplamiento de goma de 2
• Codo 90º ABS F a M
• Reductor ABS de 1½ a 1¼

Paso 1: Construir el marco

Empecemos con un contrachapado de 5/8 de grosor. Necesito construir un armazón para sujetar todos mis componentes en su sitio. Empiezo montando los soportes traseros del carro de contrachapado, y para ello empiezo pegando dos pares de tiras de contrachapado para formar una esquina.

Pego esos dos soportes traseros al tablón inferior de mi carro recolector de polvo. Y mantengo las piezas en su lugar con una abrazadera hasta que el pegamento se seque. Luego paso a la parte delantera donde pego en su lugar las dos últimas tiras de contrachapado.

Una vez seco el pegamento, le doy la vuelta a la estructura e inserto lo que será el tablón superior en el interior de la estructura para dar soporte a las tiras de contrachapado.

Pongo dos tornillos por cada tira delantera y tres tornillos por cada esquina trasera.

Entonces ensamblo el tablón superior de la misma manera que hice con el tablón inferior. Primero con un poco de cola para madera y luego con tornillos por todo el marco. Esto hará el marco exterior para mi carro colector de polvo.

Paso 2: Taladrar agujeros en la plancha superior

Estoy usando una sierra de agujero de 3 pulgadas para taladrar un agujero en el tablón superior. Este agujero es donde instalaré el separador de polvo. Y para llevar la manguera de la aspiradora al separador de polvo, taladro otro agujero usando una sierra de 2″½ pulgadas.

Paso 3: Cómo cerrar el envase

Habra un estante en el medio para mantener el contenedor de polvo en su lugar, pero ese contenedor de polvo necesita un sello alrededor de la parte superior. Y para hacer ese sello, estoy usando un pedazo de espuma debajo de la alfombra.Cuando pongo un poco de presión sobre el cubo, se hace un sello hermético alrededor de la parte superior.El pedazo que corté usando un cuchillo de la utilidad es cerca de media pulgada más ancha que la tapa de mi envase.También tengo que cortar una abertura en el centro de la misma para permitir que el polvo caiga desde el separador de polvo en el recipiente. Este agujero no afectará al sellado, por lo que su forma no importa. Por eso corté una abertura cuadrada porque será más fácil para el siguiente paso. Y el siguiente paso consistira en pegar con cinta adhesiva el lado de espuma de la moqueta para hacer un mejor sellado en cada lado.Uno de los lados de la alfombra ya tiene una barrera contra derrames que hace un gran sello, pero la cinta adhesiva hará una más dura para el sello del contenedor.

Paso 4: Fijación del cierre del envase

El sello se monta en una posición fija para que nunca tenga que lidiar con el sello en sí, de esa manera es más fácil de vaciar el cubo. pero tengo que encontrar una manera de montar el sello bajo el tablón superior de mi carro colector de polvo.

Estoy usando un poco de cinta de dos vías que pongo todo alrededor de la junta antes de presionar firmemente la junta contra la madera contrachapada

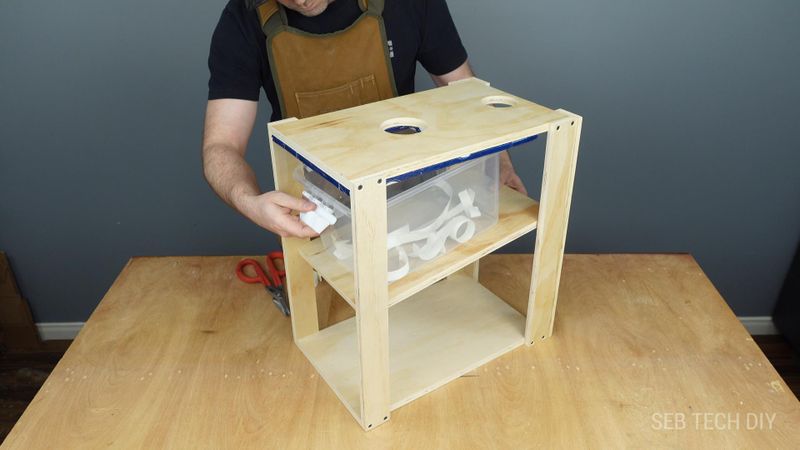

Paso 5: Construir la estantería para el contenedor

El siguiente paso es trabajar en el estante del medio que pivotará para crear cierta presión sobre la parte superior del contenedor para hacer un sello hermético.El estante será montado a un soporte trasero usando dos bisagras, pero porque la manguera de la aspiradora alcanzará el separador de polvo en la parte superior, he hecho una muesca en la madera contrachapada para dejar la manguera pasar a través del estante.Una vez hecho esto, voy a añadir unas bisagras a la parte trasera del contrachapado para que pueda pivotar desde atrás. Fijo mi estante del medio a una tira de contrachapado para poder fijar el estante a la parte trasera del carro.

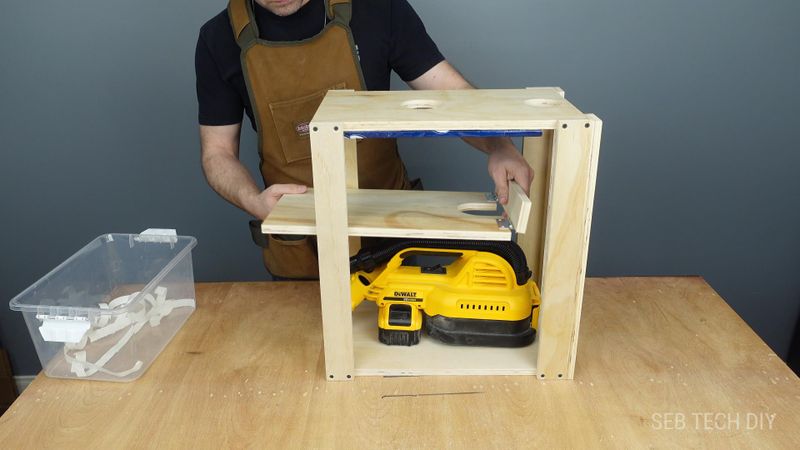

Paso 6: Fijación de la estantería temporal en su sitio

Coloqué el estante en su lugar temporalmente usando unas abrazaderas de carpintería, por ahora el contenedor sólo toca el sello pero ahora se aplica presión sobre él.

Paso 7: Añadir la abrazadera delantera + abrazaderas de palanca

Todavía tengo que encontrar una manera de ejercer cierta presión sobre la parte delantera del contenedor para hacer un sello hermético alrededor del cubo y para ello estoy añadiendo una abrazadera de madera contrachapada en la parte delantera.En ese refuerzo, atornillo dos abrazaderas toggle que me permitirán sujetar el contenedor en el sello empujando el estante hacia arriba. Pego ambas abrazaderas con super glue para que no se muevan cuando taladre los agujeros. Luego las aseguro en su sitio con pequeños tornillos.También tengo que fijar la abrazadera de contrachapado al carro.Introduzco el contenedor para ver a qué altura tengo que colocar la abrazadera. En este punto, el contenedor no hace un cierre hermético, pero no pasa nada porque más tarde ajustaré las abrazaderas basculantes para conseguir la presión adecuada sobre el cierre para que quede bien apretado.Simplemente añado un poco de cola para madera, pretaladro de nuevo cada uno de los agujeros y luego atornillo la abrazadera en su lugar.

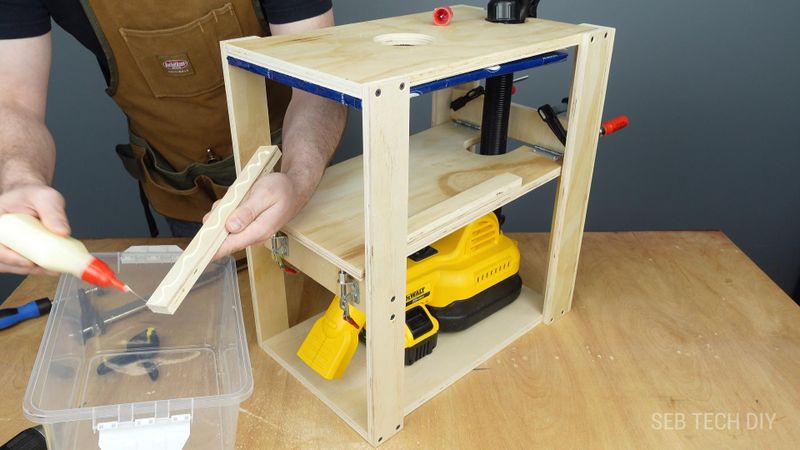

Paso 8: Añadir guías para el contenedor

Ahora puedo encajar mi contenedor, pero todavía se mueven por todas partes, así que para conseguir la colocación perfecta para un sello perfecto cada vez que inserte el contenedor, me pegamento en su lugar algunas tiras de madera contrachapada de 1 pulgada de ancho en cada lado y uno en la parte posterior.

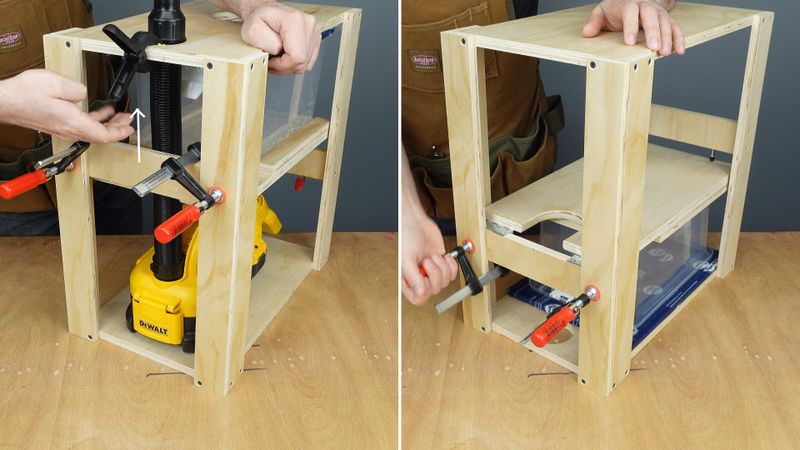

Paso 9: Fijación de la balda y ajuste de las abrazaderas

Más tarde ajustaré las abrazaderas delanteras pero por ahora necesito atornillar en su sitio la abrazadera trasera de contrachapado, quito las abrazaderas de carpintería para poder empujar hacia abajo la abrazadera del estante para ejercer algo de presión con el contenedor sobre el sello para hacerlo hermético. Vuelvo a poner las abrazaderas de madera en su sitio y luego añado dos tornillos para fijar la abrazadera en la posición correcta.Ahora que las abrazaderas están ajustadas, el cierre es hermético en toda la parte superior del contenedor. Más tarde taparé el agujero en el contrachapado superior con el separador de polvo.

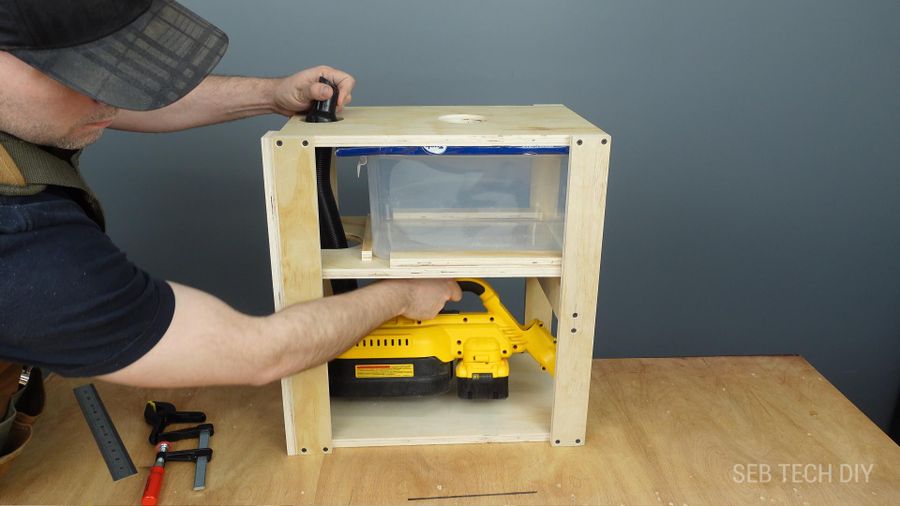

Paso 10: Construir un soporte para sujetar y elevar el aspirador

La aspiradora se apoyará en el estante inferior y el tubo de la aspiradora llegará hasta arriba. Pero la aspiradora se tambalea alrededor y la batería se sientan directamente sobre la madera contrachapada, así que tengo que construir un soporte de madera contrachapada para asegurar la aspiradora en su lugar.El soporte elevará la aspiradora para que sea fácil de quitar y cambiar la batería.Utilizando un poco de pegamento para madera y algunas abrazaderas de carpintería armo mi soporte. Hago una prueba de ajuste con la aspiradora dentro de mi carro separador de polvo y como se puede ver el ajuste y el acceso a la batería es perfecto.Atornillo mi soporte de aspiradora de contrachapado por debajo de mi carrito.

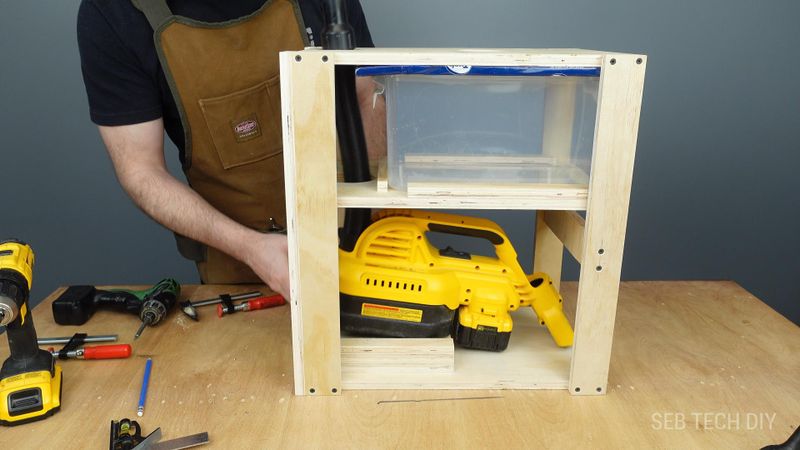

Paso 11: Fijación del vacío en su sitio

Pero una cosa es que la aspiradora solo esta asegurada de izquierda a derecha.Así que para mantener el vacío seguro dentro del canal de madera contrachapada, voy a instalar una abrazadera de palanca.Hice un soporte de madera contrachapada para sostener la abrazadera de palanca, y fijo ese soporte dentro de la esquina trasera de madera contrachapada de mi carro separador de polvo.Lo que me gusta de esta idea es que no sacrificas tu aspiradora, puedes sacarla si lo necesitas. Y es facil y rapido hacerlo.

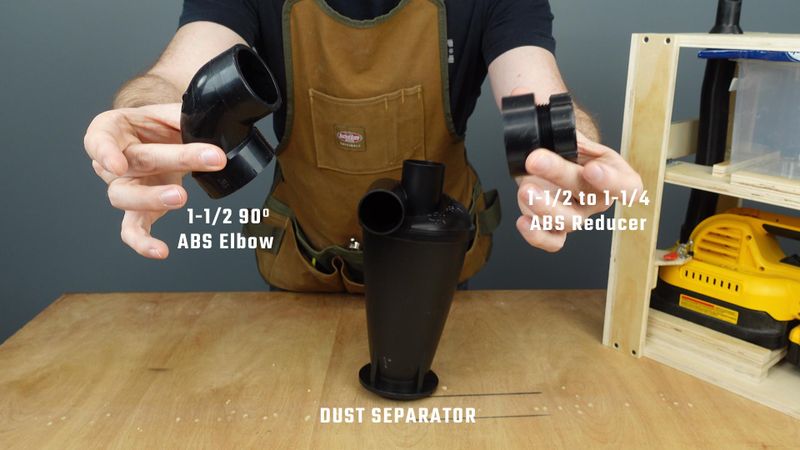

Paso 12: Montaje del separador de polvo

Es hora de traer el separador de polvo, este es el componente principal del carro. Luego añado un adaptador de 1 pulgada y media a 1 pulgada y 1 cuarto y un codo de 90 grados de 1 pulgada y media. También necesito un acoplamiento de goma de 2 pulgadas. Este acoplamiento unirá el codo y el separador. Aprieto los dos tornillos del acoplamiento para que quede hermético.

Paso 13: Instalación del colector ciclónico de polvo

Y para instalarlo en mi carro tengo que colocar la junta alrededor del agujero y luego puedo atornillar el separador de polvo en su lugar. Ahora tengo un sello debajo de mi separador de polvo y también alrededor de la parte superior del contenedor. Así que finalmente podemos conectar el sistema poniendo la manguera de la aspiradora dentro del reductor abs.

Paso 14: Añadir las ruedas

Un último paso antes de probarlo, ¡estoy añadiendo 4 ruedas debajo del carro para que sea fácil moverlo en mi taller!

Paso 15: Fácil de configurar

Muy bien, permítanme mostrarles lo fácil que es configurar el carro colector de polvo.

Simplemente inserto mi aspiradora y la aseguro usando la abrazadera de palanca.

Luego, inserto el contenedor y levanto las dos abrazaderas para crear un sello hermético alrededor del contenedor, luego inserto la batería en la aspiradora.

Conecto la manguera de aspiración al codo del separador de polvo y luego inserto una manguera de aspiración de 8 pies en el otro extremo del separador de polvo.

Entonces, ¿todo el polvo y los residuos irán al contenedor en lugar de a la aspiradora? Averigüémoslo.

Step 16: Compilation test

He hecho dos pruebas, una con escombros grandes y otra con polvo fino. En ambas pruebas, todo el polvo y los escombros van al contenedor transparente en lugar de al aspirador dewalt. Probablemente haya polvo realmente fino que vaya a la aspiradora, pero supongo por mis pruebas que más del 99% del polvo irá al contenedor transparente. Estoy muy contento con los resultados de las pruebas.

Paso 17: Cerrar detalles

Aquí hay algunas fotos de primer plano para mostrar más detalles de mi carro colector de polvo.

Paso 18: Construir un diagrama con medidas

Aquí todas las medidas que utilicé para construir mi carro separador de polvo utilizando la aspiradora Dewalt DCV517.

También incluí el tamaño del contenedor transparente que utilicé,

Paso 19: Palabras finales sobre este proyecto

En primer lugar, un gran agradecimiento por ver mi instructables.

Este es uno de mis proyectos favoritos que hice, porque es realmente útil y es algo que voy a usar todos los días en mi taller. Tengo un taller de sótano en mi casa, pero mi interruptor no es capaz de tomar una sierra ingletadora y un shopvac al mismo tiempo, incluso con un interruptor de retardo. Así que ahí es donde vino mi idea de construir un inalámbrico utilizando mi vacío dewalt.

Y aunque la idea de utilizar un separador ciclónico no es nueva, me gusta mucho como esas dos pequeñas abrazaderas que añadí en la parte delantera facilitan la limpieza del contenedor. Sólo tienes que bajar las abrazaderas de palanca, retirar el cubo, vaciarlo fuera para evitar más polvo en el interior, luego volver a colocar el contenedor en su lugar y continuar con tu trabajo.

Sé que no es tan fuerte como un shopvac completo, pero sigue siendo muy eficiente para un pequeño vacío. Puedes adaptar esta construcción a cualquier aspiradora sin cable, pero dependerá de ti hacer algunos cambios en los planos para hacerlo.
