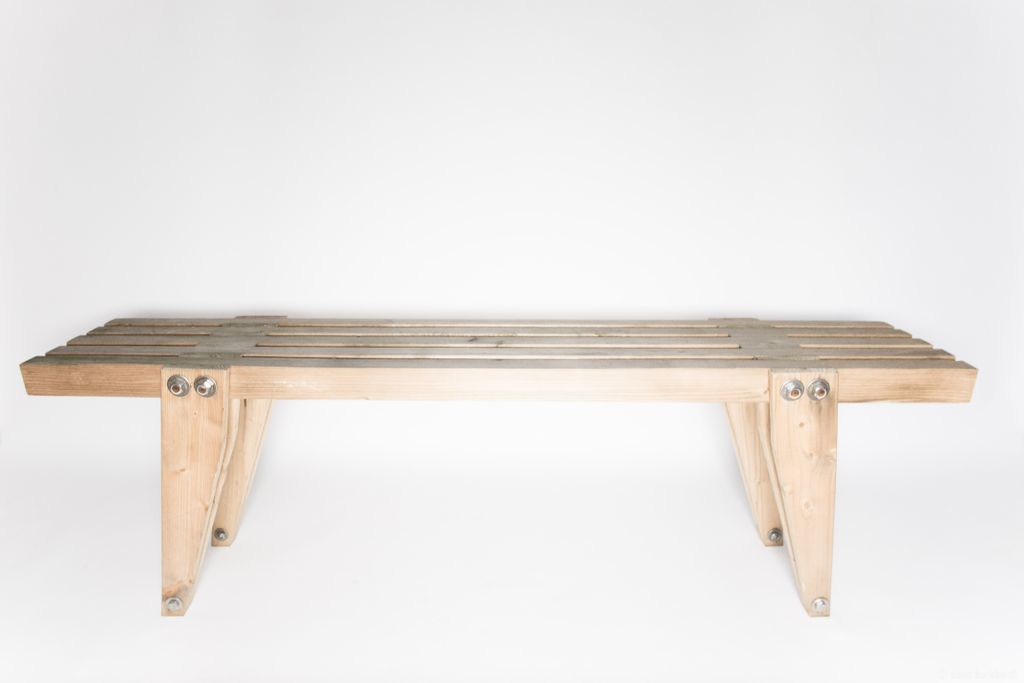

Muebles de exterior Mid Century: Mesa y banco con patas cónicas

Anuncios

Paso 1: Elija sus proporciones

Hice estos para mi nuevo patio, que es bastante pequeño, así que elegí una longitud de sólo 150 cm.
No tiene las grandes proporciones del diseño original de Holman, pero se adapta perfectamente a mi espacio.

Anuncios

Piense en su caso de uso y planifique la longitud de la madera en consecuencia.

Tambien te recomiendo leer:  Emprende con la resina epoxica y la madera creando mesas de rio .   5/5 ⭐⭐⭐⭐⭐

En cuanto a la madera, he elegido abeto común, que tiene una densidad baja pero también fibras largas que dificultan el cepillado y el acabado. Si utiliza una madera “mejor”, tenga en cuenta que el mueble será probablemente más pesado. Este diseño puede parecer delgado y ligero en las fotos, pero en realidad es casi pesado, incluso cuando está hecho de abeto.

Paso 2: Crea tu lista de materiales

Utilice el archivo fuente .3dm de Rhino si desea experimentar con diferentes proporciones, pero también pruebe a colocar las piezas en el taller. En mi mesa y bancos finales, me diferencié del archivo de Rhino en que la mesa era dos listones más ancha y los bancos un listón.

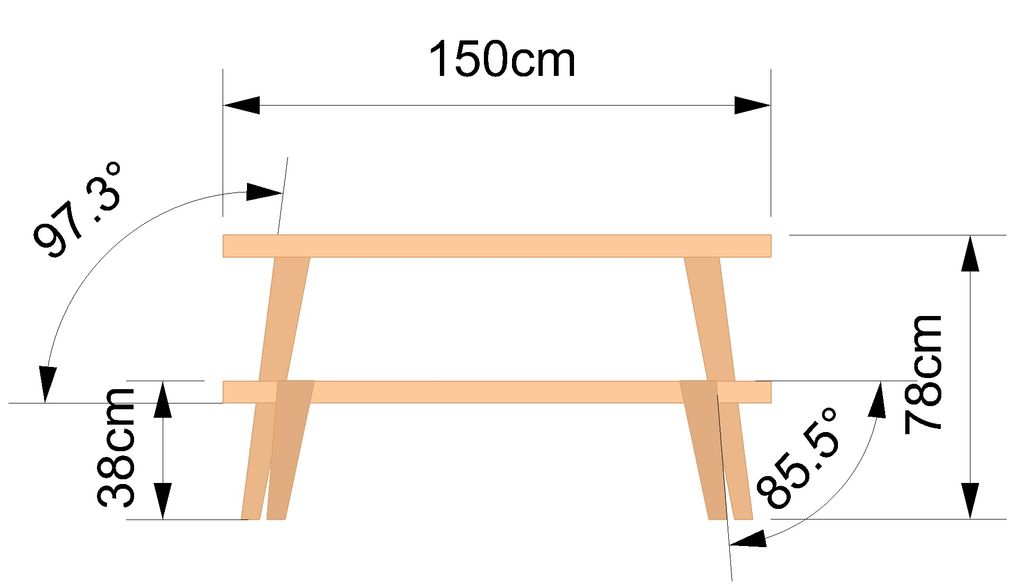

He ajustado la conicidad de las patas del banco y de la mesa para que parezca que el ángulo de incidencia en la mesa es el mismo que el ángulo de emergencia del banco. Esto da un aspecto bien proporcionado a ambos, a pesar de sus diferentes alturas.

También las bielas deben tener la misma distancia desde los extremos de la mesa y los bancos cuando se mira desde arriba. Quedaría raro si alguno de los dos estuviera desproporcionado. Yo puse las mias a 23cm y 27cm de cada extremo de los listones.

Esta es mi lista de materiales para la mesa y los dos bancos:

  • 12 piezas de listones genéricos de 3m (6x4cm)
  • 8 piezas de 2 m de tablero de encofrado de hormigón 2×10
  • 8 piezas 1m varilla roscada M10
  • 36 piezas tuerca M10
  • 48 piezas arandelas de gran diámetro
  • 12 piezas Tornillos M10x80mm

download {{ file.name }}outdoor_furniture 001.3dm

Paso 3: Cortar la superficie de la mesa/banco

Corta todos los listones de 3 m por la mitad. Deberías tener 14 piezas para la mesa y 5 para los bancos.

La mejor forma de hacerlo es con una ingletadora.

Paso 4: Cortar las patas

El último paso fue muy sencillo, ahora se complica un poco al cortar las patas cónicas.

Los cortes cortos se hacen mejor con una ingletadora y los cortes cónicos largos con una sierra de calar.

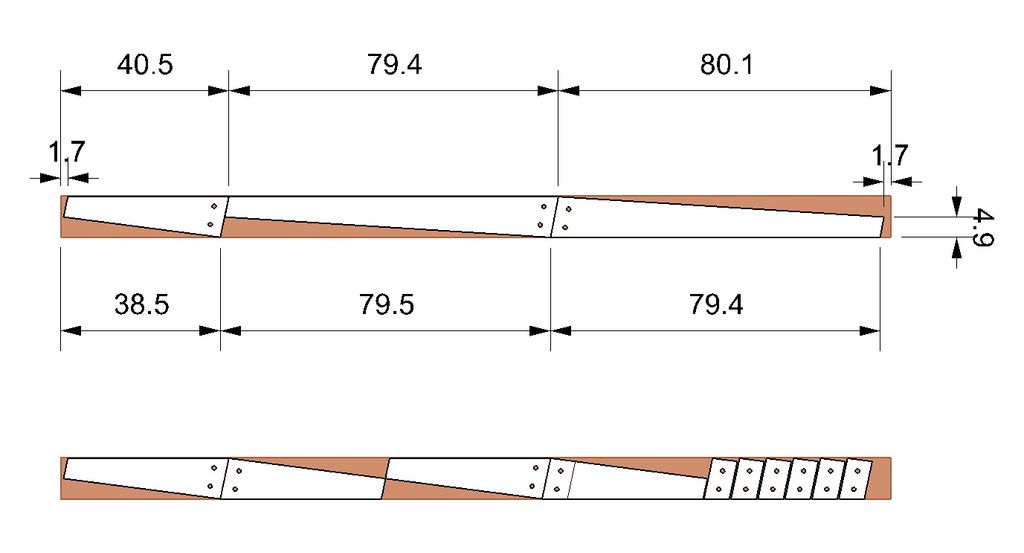

  1. Comience con las patas de la mesa. Cada una de las cuatro patas consiste en dos tablas de 80cm unidas por una tuerca en el extremo. Así que necesitas cuatro tablas de 2 metros para esto, una para cada pata de la mesa unida.
  2. Dibuja los puntos en los lados de la tabla para conseguir el ángulo correcto y luego corta la plantilla.
  3. Utiliza el resto de las cuatro tablas de 2m para hacer las patas más cortas para los bancos. Puedes hacer cuatro de las 16 piezas de patas cortas que necesitas.
  4. Ahora utiliza las patas del banco que has hecho como plantilla para marcar otras 3 tablas de 3m y corta otras 12 piezas cortas de pata de banco.
  5. Utiliza el resto de la tabla para cortar separadores cortos para la superficie de la mesa y el banco. Necesitas al menos 26 separadores. Corta algunos más, ya que es probable que algunos se rompan al taladrarlos.

Paso 5: Taladrar todo

Ahora es el momento de taladrar todas las piezas.

  1. En primer lugar, trace una línea central en el lado de 6 cm de sus listones de superficie, los separadores y las patas. La mejor forma de hacerlo es con un calibrador (ajustado a 3 cm).

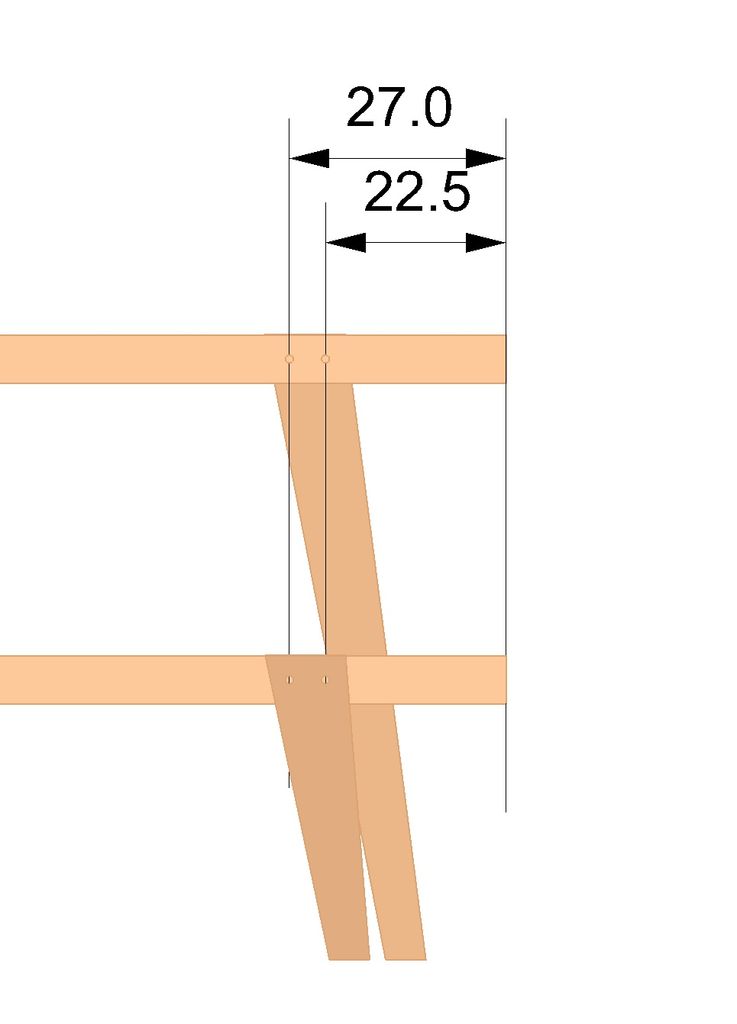

  2. Ahora marque la longitud de dos agujeros desde los extremos de la superficie de la mesa donde quiere colocar las patas. Yo uso 22.5 y 27cm. Los agujeros de las patas tienen una distancia de 4,5cm y están centrados correspondientemente.
  3. Utiliza una broca más grande que tus varillas. Para una varilla roscada M10, es bueno usar una broca de 14mm o mayor, incluso 20mm no estaría mal. Esto ayuda a posicionarla más tarde. No te preocupes, las cosas no se aflojarán, todo se mantendrá unido apretando las varillas.
  4. Para la mesa utilicé una broca central para enrasar las tuercas con el borde de la mesa. Para estas dos varillas exteriores tienes que usar la broca central ANTES de taladrarlas con la broca pequeña.

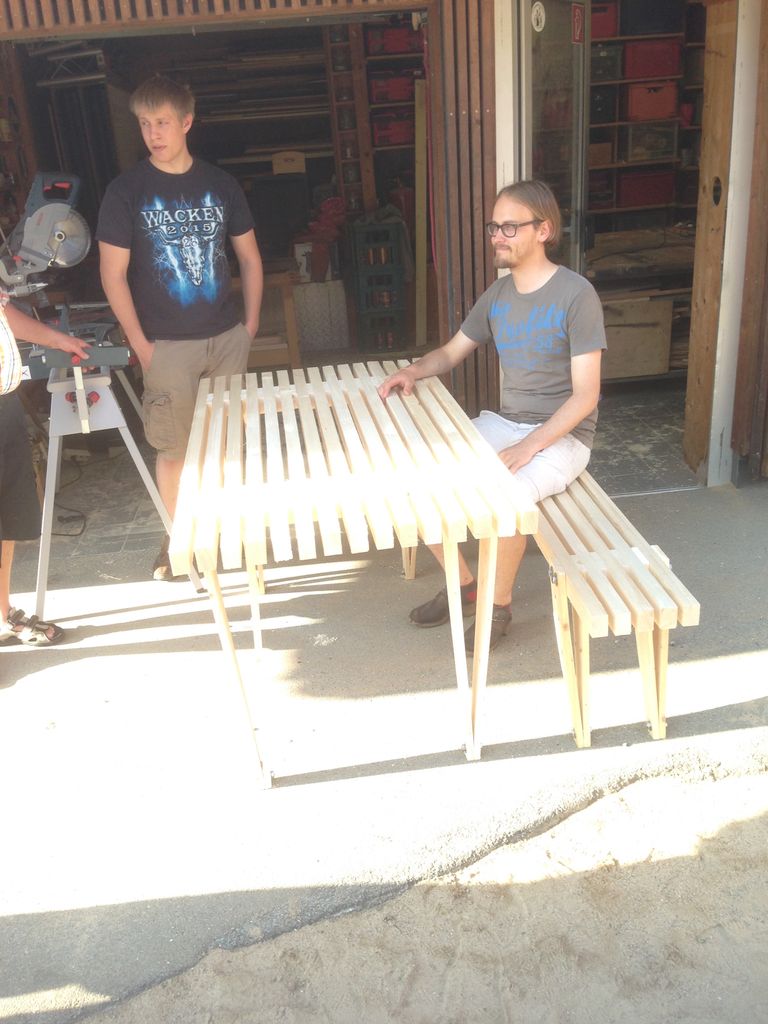

Paso 6: Atornillar y probar el ajuste

  1. Acorta las varillas. Para la mesa (14 listones) serían 4x 82cm, para los bancos (5 listones) necesitas 8x 34cm.
  2. Pega una tuerca y una arandela en un lado y empieza a apilar las piezas como en la foto.
  3. Antes de apretar las varillas, coloca la mesa sobre una superficie plana y ajusta las piezas con un mazo.
  4. Utiliza abrazaderas de barra para unir las patas. Esto debería aportar bastante estabilidad a las endebles y delgadas patas.
  5. Aprieta las tuercas de las varillas en cada extremo.

Paso 7: Tensar las patas cónicas

  1. Ahora coge una broca de 10mm y haz agujeros en el extremo de las patas que has sujetado.
  2. Inserta los tornillos M10x60 con arandelas utilizando un martillo.
  3. Añade una arandela y una tuerca en el otro extremo de los tornillos y apriétalos.

Paso 8: Lijado de la superficie con banda

  1. Rectifica los extremos de varilla que sobresalgan con una amoladora angular y un disco de láminas.
  2. Utiliza una lijadora de banda para acabar la superficie a tu gusto.
  3. Pinta con aceite de linaza para aumentar el color marrón/amarillo de la madera y protegerla de la humedad o mantenla al natural y seca para dejar que la madera adquiera un toque gris plateado, como más te guste. Por su diseño, estos muebles apenas se pudrirán, incluso sin pintar, porque no absorben el agua de la lluvia aunque se mantengan crudos y en el exterior durante mucho tiempo. Sólo se secará rápidamente después de cada lluvia y perderá el color lentamente cuando esté sometido a la intemperie, lo que agradezco por cierto.
  4. Enhorabuena, ¡acaba de fabricar sus propios muebles de exterior!
