Paso 1: Creación del prototipo del gancho
Probé tres variaciones diferentes del diseño del gancho. Mi primer intento funcionó, pero tenía más “gancho” del necesario. También descubrí que la cara del gancho tenía que ser de 2,5 cm para que el dispositivo se plegara plano contra la pared. Mi segundo intento no dejó suficiente espacio para deslizar fácilmente los cables dentro y fuera.
Paso 2: Cortar una ranura para los ganchos
Corté el 2×4 para mi brazo de 32″ de largo y taladré dos agujeros de 1,5″ cerca de cada extremo. Luego utilicé la sierra circular y la sierra de calar para unir los puntos y cortar la ranura.
Tambien te recomiendo leer: Emprende con la resina epoxica y la madera creando mesas de rio . 5/5 ⭐⭐⭐⭐⭐
Paso 3: Un anzuelo con el que estoy contento
Mi forma final terminó siendo de 6 1/2 pulgadas de largo con un espacio de 2-2 1/2 ” para que el cable se deslice a través. También redondeé todos los bordes en la mesa de la fresadora para dar a todo un aspecto liso.

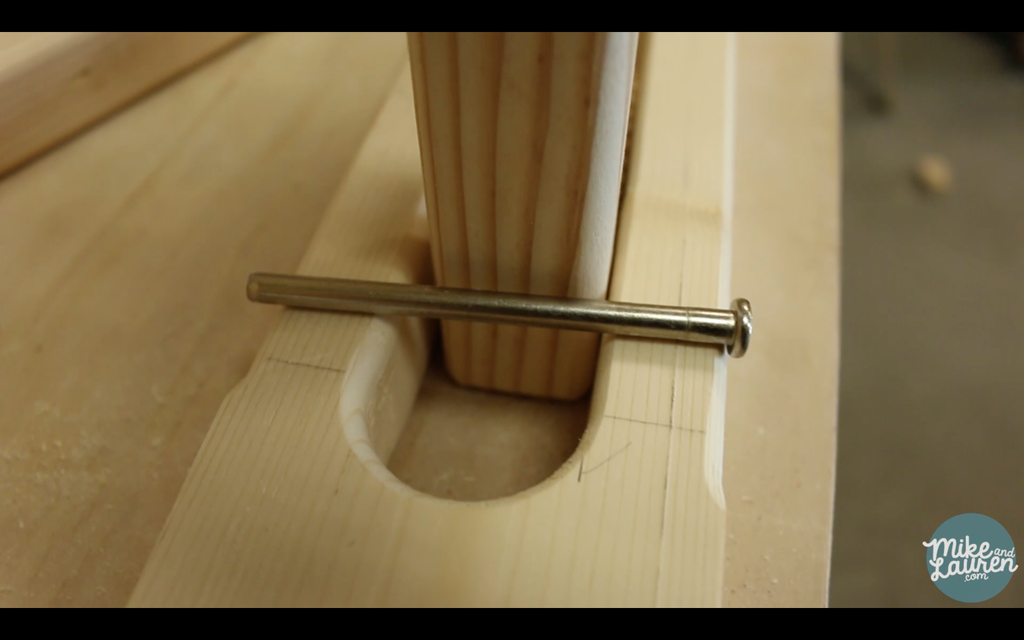

Paso 4: Un simple pasador de bisagra
Utilicé bisagras de puerta comunes para fijar los ganchos al brazo. Taladré los ganchos con agujeros de 1/4″ y el brazo con agujeros de 7/32″ para un ajuste por fricción.
Paso 5: Hacer un soporte
Dependiendo de su aplicación, el soporte tendrá un aspecto diferente. Yo quería que el mío “abrazar” un perno de 2×4. Lo siento estas eran las únicas fotos que tenía. Usé una varilla de acero de 3/8″ como punto de pivote.
Paso 6: Fijar el brazo al soporte
Martillé mi varilla de 3/8″ a través del soporte y el brazo antes de atornillarlo a la pared. Quedé MUY contento con los resultados. Es crucial que los ganchos se “balanceen” naturalmente con la gravedad o no podrán abrirse si no hay un cordón colgando de ellos.
Paso 7: Bloqueo en posición “arriba
Taladré un agujero de 1/4″ en el soporte a través del brazo para “bloquear” el brazo en la posición hacia arriba al limpiar al final del día.
Paso 8: ¡Producto acabado!
En general, este prototipo funcionó incluso mejor de lo esperado. ¡Incluso sostiene las mangueras de aire! El único problema que veo es que debería haber utilizado madera contrachapada para los ganchos en lugar de 2x4s para más fuerza con el tiempo.
