Soporte de TV flotante

Paso 1: Qué necesitarás

En total este proyecto salió en unos $80 pero dependiendo de donde consigas la madera y que tipo de madera uses puede variar. Con madera de pino me sorprendería que saliera mucho más de $100.

Materiales:

10ft 1×12 tablas @ 3
Usé pino, pero se puede usar cualquier tipo de madera.
Sólo ~ 25 pies de madera se necesita, pero la madera extra es agradable en caso de un corte en ángulo incorrecto.
Esto probablemente podría ir sin decir, pero asegúrese de que las tablas son rectas, que hará que la construcción mucho más fácil.
~17 pies de tubo cuadrado de 1″ – pared de tubo de 1/8
~6 pies de tubo cuadrado de 0.75
16 piezas de esquina (soportes en forma de L para los estantes superiores) normalmente vienen con tornillos si se compran
4″ M8 Metric Bolts @ 4 (para montar la TV)
20 tornillos resistentes de 4
Caja pequeña de tornillos negros para madera de 1,5
Pintura en aerosol para metal
Tinte y poliuretano
Papel de lija de grano 100 y 400
Limpiador a base de acetona
Trapos
Herramientas

Pistola perforadora
Cabeza Philips
Broca de 3/8
Broca de 1/8
Sierra ingletadora (o cualquier cosa que pueda cortar tablas en un ángulo de 45 grados)
Lijadora
Sierra de corte u otra sierra para metal
Soldador
Amoladora de banco/cepillo de alambre
Nivel

Paso 2: Diseño

He tenido proyectos largos antes que no salieron como había visualizado en mi mente, así que, para combatir el mismo dilema, decidí construirlo en un software de modelado 3D, lo que me permitió no sólo ver visualmente el producto terminado antes de comenzar la construcción, sino, lo que es más importante, ver si mi novia (diseñadora de interiores) lo aprobaba. Construir primero el modelo por ordenador también me permitió encontrar y resolver problemas que no había previsto mentalmente antes incluso de cortar una sola pieza de madera o hacer una soldadura accidental.

Nota: No tengo una foto del dibujo final por ordenador del mueble de TV, pero la unica diferencia entre el dibujo mostrado y el final son los refuerzos bajo los estantes superiores. Me di cuenta de que no necesitaba refuerzos adicionales debido a la fuerza del marco de tubo cuadrado de 1 “. Tampoco incluí espaciadores en el dibujo del ordenador.

Paso 3: Construcción de la columna vertebral de acero

Encontré abundante tubo cuadrado de acero de 1 pulgada y decidí que sería lo bastante fuerte para sujetar mi televisor con varios travesaños.

Si el tubo de acero elegido está empezando a oxidarse y hay que limpiarlo, basta con una amoladora de banco con un cepillo de alambre o simplemente un cepillo de alambre y grasa. Después de limpiar el tubo cuadrado, córtalo a medida con una sierra de corte u otra sierra para metales.

Longitudes de corte –

Tubo cuadrado de 1″ (amarillo)
5 @ 7″
2 @ 35″
2 @ 47.5″
Tubo cuadrado de 0,75″ (rojo)
2 @ 3.5″
2 @ 4″
2 @ 35″
1 @ 15″ (ambos lados en ángulo – travesaño)
2 @ 7″ (ambos lados en ángulo – travesaño)
Para los travesaños y los dos tirantes que sobresalen he utilizado tubo cuadrado de 0,75″ para que no se note el acero detrás de la madera (ya que la madera de 1″ es en realidad solo 0,75″).

Despues de soldar y enfriar el cuadro, es necesario limpiarlo con un trapo humedecido con limpiador de frenos, carburador o disolvente de pintura para eliminar cualquier suciedad que haya en el tubo de acero. Algunos tubos de acero vienen con una sustancia aceitosa (para evitar la oxidación, creo) que impedirá que la pintura se adhiera muy bien; o si el tubo no tiene una película aceitosa, todavía hay residuos de la soldadura que inhibirá la pintura de hacer un vínculo de toda la vida.

Nota: Trate de soldar sólo en 3 lados o hacer que el lado que entrará en contacto con la madera sea muy mínimo. De lo contrario, si hay una soldadura grande en el lado que entra en contacto con la madera, ésta no hará contacto a ras con todo el armazón de acero.

Paso 4: Cortar la madera y construir la estantería

Cortes de madera: Todos con madera 1×12

1 @ 63″ (en el punto más ancho con ambos lados en ángulo de 45 grados por lo que se ve así \___/ )
1 @ 61.5″
2 @ 20″ (un lado en ángulo de 45 grados)
1 @ 9″
1 @ 9.5″
4 @ 16″ en el punto más ancho (con ambos lados en ángulo de 45 grados \___/ )
4 @ 10.5″ en el punto más ancho (con ambos lados en ángulo de 45 grados \___/ )
Después de cortar la madera, comienza el montaje de la madera. He optado por utilizar piezas de hierro en forma de “L” o “piezas de esquina”, que se pueden comprar o fabricar (hice minef porque pensé que sería fácil) para mantener los estantes más pequeños juntos. Yo utilicé 16 cantoneras en total (2 en cada esquina de las baldas superiores).

Una vez construidas las baldas superiores, montamos la balda inferior, que no necesita esquineras, aunque se pueden utilizar si se desea.

Paso 5: Lijar y teñir

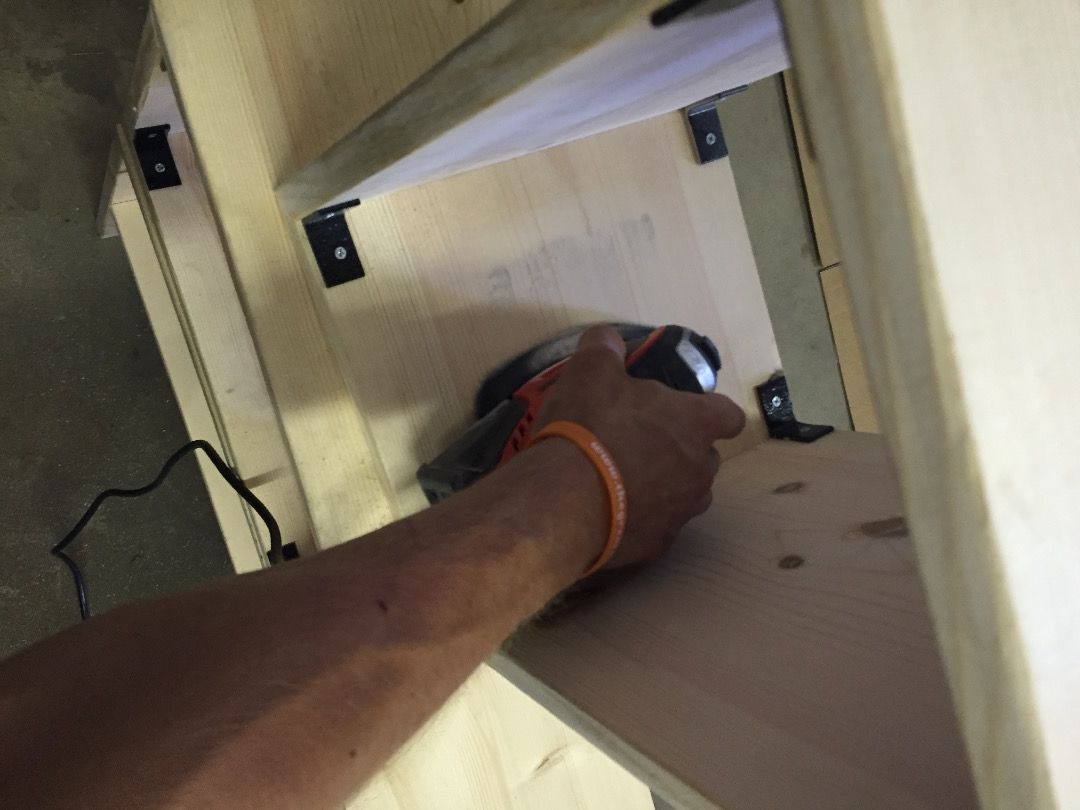

Despues de construir todas las piezas de madera, las lije con una lija de grano medio, ~60-100 granos, y luego prepare la superficie para el tinte soplando el polvo con aire comprimido, y limpiando todo con un trapo humedo para quitar el polvo restante.

Despues de lijar todo, colgue los estantes superiores del techo para poder teñir la parte superior, inferior y lateral sin tener que moverlos.

Escogi el tinte “natural” para resaltar la veta de la madera y oscurecerla ligeramente.

Despues de teñir toda la madera y esperar toda la noche, aplique una capa de poliuretano, espere de 2 a 3 horas, lije el poli seco ligeramente con papel de lija de grano 400 para alisar la madera teñida, limpie la superficie con aire comprimido y un trapo humedo, deje secar la madera, y aplique otra capa de poliuretano. En total di 3 capas de poliuretano, lijando ligeramente con papel de lija de grano 400 y limpiando la madera antes de aplicar la siguiente capa.

*Nota: El lijado entre capas de poliuretano es imprescindible para que la superficie quede lisa; la aplicación de tinte y poliuretano hace que las fibras de la madera (que se alisaron durante el lijado) vuelvan a levantarse de la misma manera que un trozo de papel se arruga después de mojarse.

Nota: Mi metodo preferido para aplicar poliuretano es usando “wipe on poly” y un trapo viejo. Es el metodo mas facil que he usado hasta ahora y queda muy bien.

Paso 6: Montaje del soporte de TV

Ahora la mejor parte, montar el soporte de TV. A partir de este momento es casi tan fácil como si hubieras comprado el mueble en IKEA y sólo tuvieras que montarlo. No del todo, pero igual de divertido.

En la parte posterior del televisor que se va a montar hay cuatro (o más) agujeros de montaje, medir la distancia entre los agujeros de los pernos, la mía era de aproximadamente 7,8 pulgadas horizontalmente y 7,8 “verticalmente, marcar y perforar los agujeros que se alinean con los agujeros de los pernos de TV en el marco de metal.

Ahora taladra estratégicamente 12 agujeros en la parte inferior del marco de metal donde el marco se atornillará en el estante inferior de madera. Los agujeros taladrados deben ser ligeramente más pequeños que la cabeza del tornillo de 4″ (para que la cabeza del tornillo no sobresalga de la parte trasera sino que quede casi ‘avellanada’).

Alinee la estructura metálica con su posición adecuada en el estante inferior de madera, marque dónde taladrar los agujeros en el estante inferior de madera, retire la estructura metálica y taladre previamente en la madera en los puntos marcados (donde irán los tornillos de 4″) con una broca de 1/8″ (para evitar que la madera se agriete al atornillar los tornillos largos). Monta la estructura metálica en el estante inferior de madera con 12 tornillos.

Los estantes superiores pueden ser difíciles de montar debido a la nivelación; si sólo taladras y atornillas firmemente un agujero a la estructura metálica, el estante se puede mover hasta que esté nivelado. Una vez nivelada, marca, pretaladra y coloca los otros 3 tornillos. El último estante se puede hacer exactamente igual que el estante superior.

Paso 7: Montaje del televisor

El televisor necesitará pequeños espaciadores entre la estructura metálica y el televisor para centrar el peso del soporte del televisor, de lo contrario querrá inclinarse hacia atrás.

Utilicé trozos de bambú extra de 1″ como espaciadores pero se puede utilizar cualquier tubo. En el futuro tengo la intención de reemplazar los espaciadores de 1″ con espaciadores de 2″ porque el soporte de TV todavía se inclina ligeramente hacia atrás cuando se coloca sobre una alfombra suave.

Coloca los espaciadores entre la parte trasera del televisor y el soporte y, a continuación, atornilla los tornillos métricos largos (M8) a través de los 4 orificios de montaje del televisor taladrados en los marcos metálicos.

Y ya está. Coloca los cables de forma que no se vean y disfruta de tu soporte de TV aéreo.
